一、外部晶振 与 内部振荡器 的使用：
mcu和cpld联合编程时，整颗芯片需要一颗外部晶振。
（芯片有内部振荡器，但误差较大，校准后5%以内误差，参后续介绍）
该晶振是mcu和cpld共用的，（没必要为cpld再单独提供一颗晶振）。
晶振可以是有源的，也可以是无源的。
【注：这里的外部晶振配置，跟单纯使用MCU是一样的】
1.使用无源晶体：

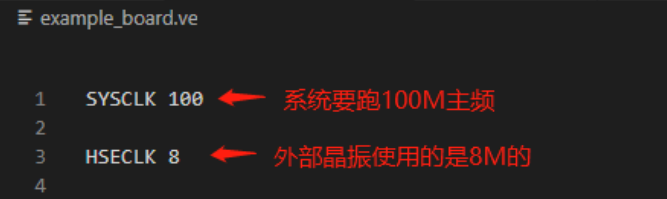

如果是无源晶体，频率限制在 4M~16M。要接到芯片的OSC_IN/OUT引脚。然后VE中直接定义主频多少M即可。如：

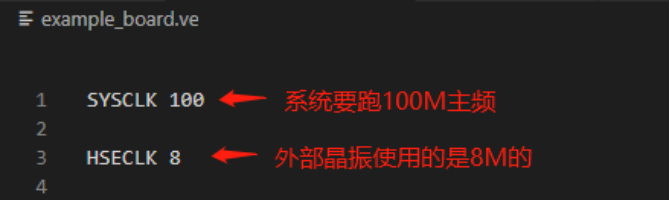

（这是目前开发板上使用的配置）
2.使用有源晶体
如果是有源晶体，频率无限制。根据接入点分为两种情况：
1. 如果接入到OSC_IN引脚：
ve里定义同上（修改HSECLK项的值为有源晶振频率）。
同时，需要在platformio.ini里增加配置：-D BOARD_HSE_BYPASS=SYS_HSE_BYPASS_ON，
注：上边的 -D 代表宏定义的意思，后边跟的内容是宏定义的内容。-D后可加空格，可不加空格。
2. 如果接入到别的IO引脚（如PIN_2）：

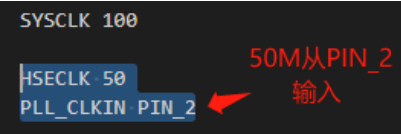

VE配置中，除了配置 HSECLK项 外，还需要配置PLL_CLKIN项，如图：
同时，需要在platformio.ini里增加配置：-D BOARD_HSE_BYPASS=SYS_HSE_NONE
注：上边的 -D 代表宏定义的意思，后边跟的内容是宏定义的内容。-D后可加空格，可不加空格。
3.使用内部振荡器：
校准后精度大约在5%以内，节省成本且对时钟要求不高的话可以使用。
使用方式：
在VE里增加："PLL_CLKIN PIN_OSC"，如下图：
（注：不用配置HSECLK项）
同时在platformio.ini里增加配置：-D BOARD_HSE_BYPASS=SYS_HSE_NONE
注：上边的 -D 代表宏定义的意思，后边跟的内容是宏定义的内容。-D后可加空格，可不加空格。
注：自动校准目前有以下使用限制：
a）逻辑部分要压缩，platformio.ini中配置 board_logic.compress = true
b）校准动作是在烧录时进行的。
烧录时，需要使用swd方式且通过我们的软件烧录，uart不支持。
（即：出厂烧录不支持uart方式）
目前测试过jlink和dap校准结果都还不错，但是也出现过一个客户使用其他 烧录器校准结果差很多。
（对一个全新的或是wipe过后的芯片烧录会看到校准信息）
二、PLL倍频及分频：
整颗芯片只有一个PLL倍频模块（mcu和cpld共用）。
倍频分频操作是封装在系统内部的（用户无须也不能控制这个时钟树）。
实现原理：
- 系统会根据所有用到的频率项（mcu和cpld要用到的全部频率），计算出他们的最小公倍数。该数值就是要倍频到的目标值；
- 以外部时钟作为输入，PLL倍频到这个目标值，然后再以这个目标值为基准，分频给mcu各外设和cpld来使用。
- 倍频和分频，无须开发者关注。
开发者只要设置好自己需要的各个时钟频率即可。
开发者可设置的频率分为mcu部分和cpld部分。
mcu部分，只需要关注系统主频。
主频是在VE里通过SYSCLK项配置，该主频是mcu的工作频率。
外设频率则基于这个主频再分频（参考各个外设的驱动部分）。
cpld部分，cpld最多可以输入5路不同频率的时钟。

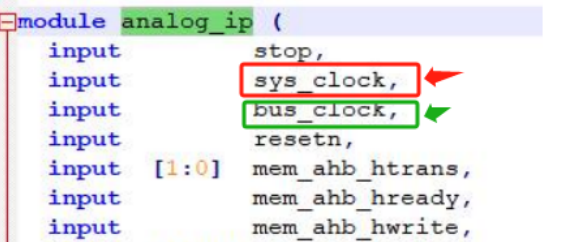

默认情况下，cpld工程接口中输入到cpld的sys_clock，就是跟mcu同频的SYSCLK 系统时钟（由VE决定多少M）。
Bus_clock则是在SYSCLK基础上进行分频的另一路时钟（其实就是后续的PLLCLK3）。
Bus_clock在VE中频率定义（必须是SYSCLK的整数倍分频）：
如果 ve 里没有定义 BUSCLK，则 bus_clock 和 sys_clock 同频。
bus_clock 是为了防止 cpld部分速度跟不上sysclk而设定的。
cpld中除了这两路（其实就是0路和第3路），还有3路可以使用。
三、cpld可用的时钟（除去SYSCLK的另外4路）：
Cpld的时钟除了以上输入的sys_clock，还有4路可以独立使用。

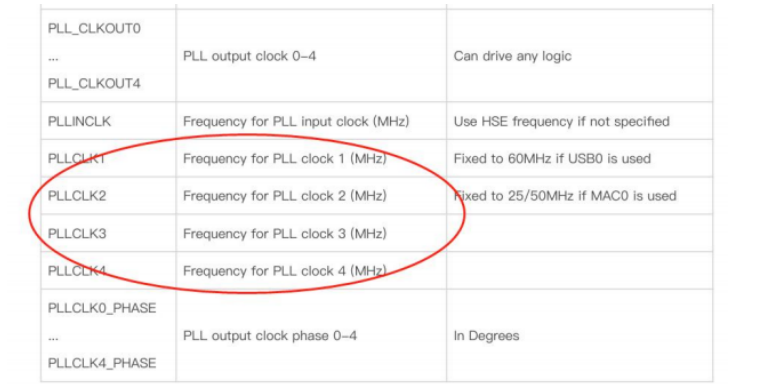

参考《AGRV2K_逻辑设置.pdf》，如下图：
这里的PLLCLK1、PLLCLK2、PLLCLK3、PLLCLK4就是可使用的独立时钟。
注意：当mcu中使用USB时，PLLCLK1自动给了USB，不能再使用；当mcu中使 用了MAC时，PLLCLK2自动给了MAC，不能再使用。另外，上述的BUSCLK对应的 是这里的PLLCLK3。如果用了BUSCLK的名字，这里的PLLCLK3就不能再用。
这里整理下5路时钟：
PLLCLK0：就是 SYSCLK （名字使用SYSCLK）
PLLCLK1：开USB时，这路时钟给USB用（60M），不开USB时给用户用；
PLLCLK2：开MAC时，这路时钟给MAC用（25/50M），不开MAC时给用户用；
PLLCLK3：用BUSCLK时（只能是sysclk整数分频）不能用PLLCLK3，否则可用；
PLLCLK4：独立给用户使用；
以PLLCLK3和PLLCLK4为例，说明怎么使用该时钟。
在VE里配置如下：
PLLCLK3 40 # 40MHz
PLLCLK4 60 # 60MHz
PLL_CLKOUT3 pll_clk3
PLL_CLKOUT4 pll_clk4
则可定义pllclk3为40M输入，pllclk4为60M输入。

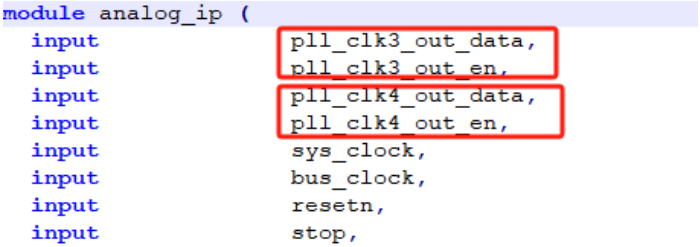

在生成的cpld入口处，分别对应信号pll_clk3和pll_clk4，如图：
输入的时钟，可以跟sys_clock一样使用。
四、几个时钟的设置限制及计算方式：
上边提到的倍频后PLL目标值，其数值关系需要满足：
- PLL=HSE*X／Y，X，Y皆为整数
- PLL小于1200MHZ。
- 所有的设置频率必须能被这个最终PLL整除。
举例：mcu主频100M，系统用了MAC(50M)，系统用了USB(60M)，cpld自定义了PLLCLK3为80M，cpld自定义了PLLCLK4为60M。则，PLL目标值就是100\50\60\80\60的最小公倍数，为1200M。
如果使用到一些特殊频率，则可以调整其他频率往这个特殊频率的倍数上来凑。
（如果配置后不满足这里的条件，编译时会报错）
五、cpld可运行的最高频率：
mcu的运行最高频率是248M。而cpld中没有标准的最高频率。
最大能跑多少M，取决于cpld里的设计。
如果是逻辑电路，则不存在时钟的概念。
如果是时序电路，则看设计中门电路的复杂程度。如果跑100M的时钟，每个上升沿之间就是10纳秒，在设计时，要保证10纳秒内对应的动作能全部执行完。
如果是简单电路，一般是可以跑到200M以上。
.
